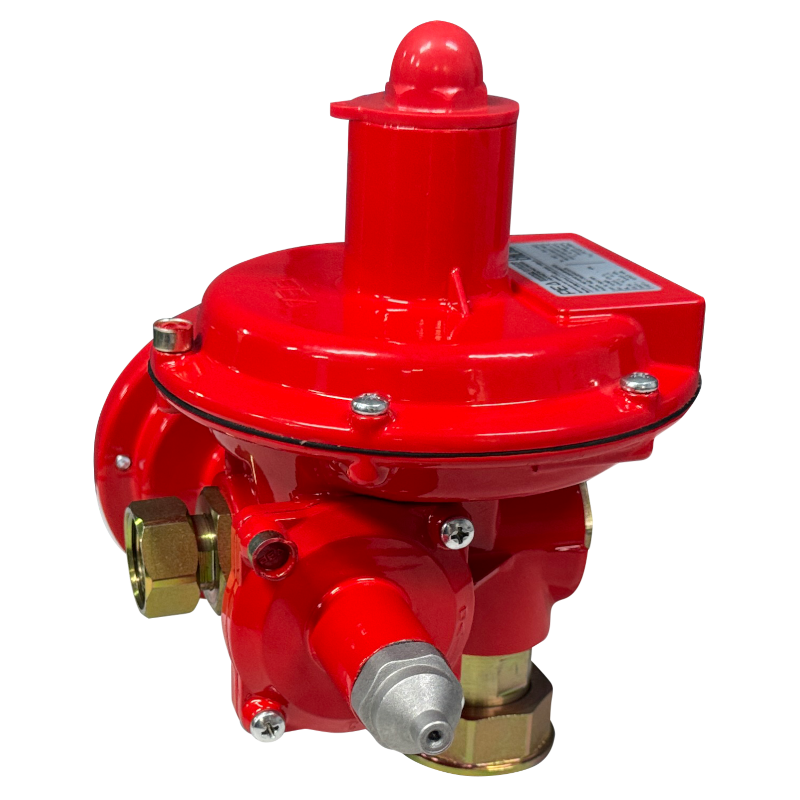

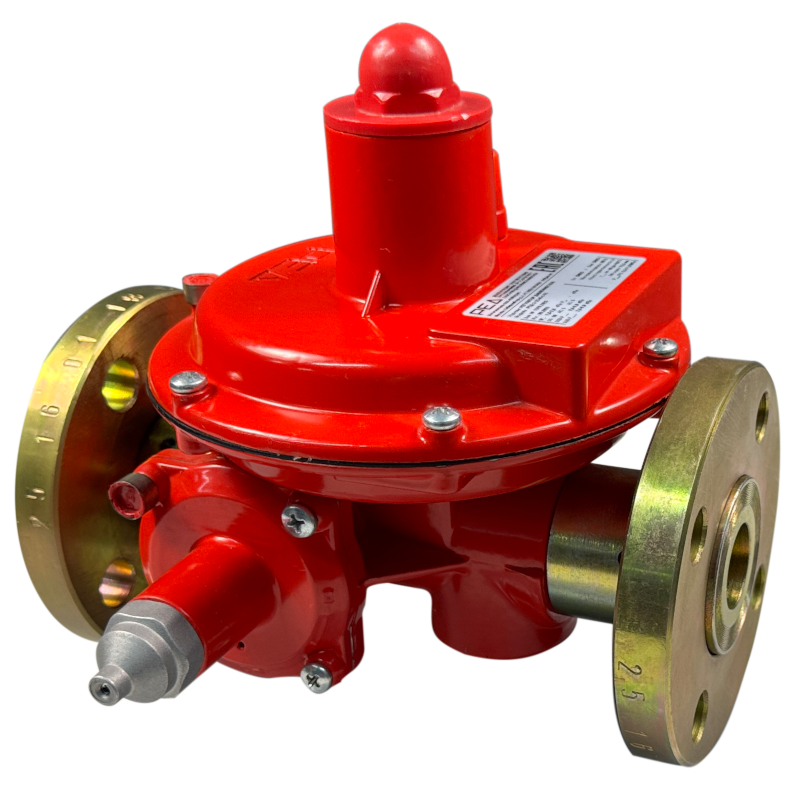

Регулятор давления газа РЕД-2
Регуляторы давления газа «РЕД-2» предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа «РЕД-2» представляют собой устройства с пружинным приводом, с двухступенчатым редуцированием давления. Регуляторы оснащены встроенным предохранительным сбросным клапаном (ПСК), который срабатывает и сбрасывает избыточное давление при повышении давления на выходе сверх предустановленного значения и предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Технические характеристики
| № | Наименование параметра | Разм. | Величина параметра или примечание |
| 1 | Регулятор давления газа | ||
| 2 | Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| 3 | Максимальное допустимое давление на корпусе регулятора, PS | МПа | 1 |
| 4 | Диапазон входного давления, bpe | МПа | 0,003-0,6 |
| 5 | Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа "РЕД-2-25-Н-1" | кПа | 1,6-12,5* | |
| регулятор давления газа "РЕД-2-25-С1-1" | кПа | 6,4-30* | |
| регулятор давления газа "РЕД-2-20x32P-Н-1У" | кПа | 1,6-12,5* | |
| регулятор давления газа "РЕД-2-20x32P-C1-1У" | кПа | 6,4-30* | |
| 6 | Максимальная пропускная способность, Qmax | нм3/ч | 100 |
| 7 | Класс точности регулирования, АС | % | ± 5 |
| 8 | Класс давления полного закрытия, SG | % | 10 |
| 9 | Диаметр седла, DNседла | мм | 15,5 |
| 10 | Предохранительное устройство (ПЗК) | ||
| 11 | Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, |
| SSD Pu min | |||
| 0,5-21* | |||
| по превышению выходного давления, | |||
| SSD Pu max | |||
| 2,7-45* | |||
| 12 | Класс точности срабатывания, AG | % | ± 5 |
| 13 | Время срабатывания, ta | с | ≤1 |
| 14 | Общие данные | ||
| 15 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | - | класс «А» ГОСТ 9544-2015 |
| 16 | Масса, не более | кг | 4 |
| 17 | Способ присоединения к трубопроводу | - | резьбовой по ГОСТ 6357-81 |
| и фланцевый по ГОСТ 33259-2015 | |||

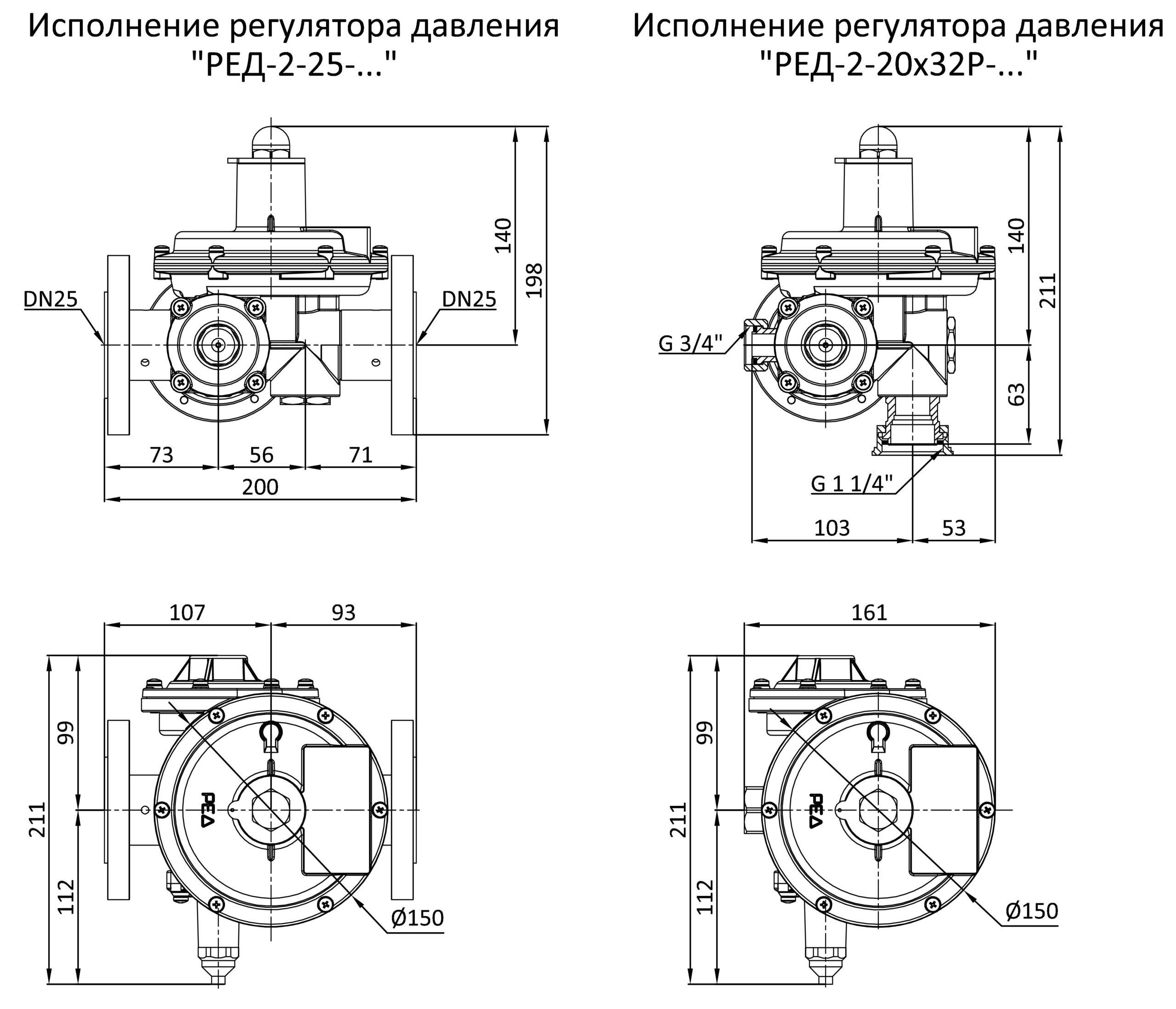

| 18 | Номинальный диаметр входа и выхода регулятора | мм | DN25, 3/4"х1 1/4" |
| 19 | Присоединительный диаметр для подключения сбросного газопровода | мм | 10 |
| 20 | Строительная длина | мм | 200 |
| 21 | Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| 22 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 23 | Средний срок службы до списания | лет | 40 |
* диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин, данные по настройкам указываются на шильде, наклеенном на регуляторе
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- Пружинный регулятор давления прямого действия
- Двухступенчатое редуцирование давления
- Устойчивая работа в динамических режимах нагрузки
- Высокая точность выходного давления
- Большой межсервисный интервал — 7 лет
- Применение мембран из высококачественного мембранного полотна
- Устойчивая работа при низких температурах
- Высокая пропускная способность даже при низком давлении на входе
- СДЕЛАНО В РОССИИ
