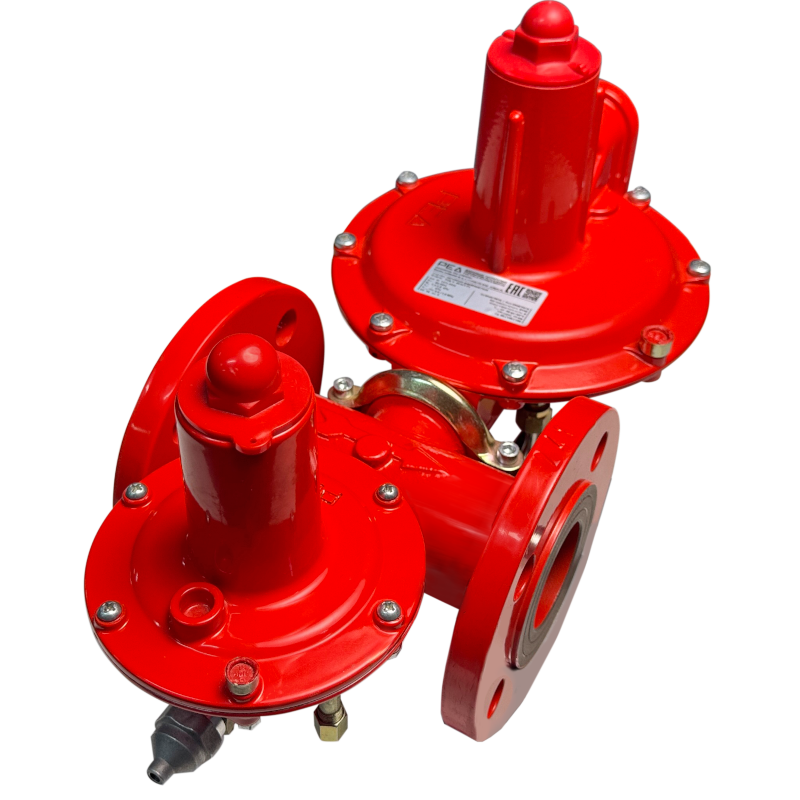

Регулятор давления газа РЕД-3

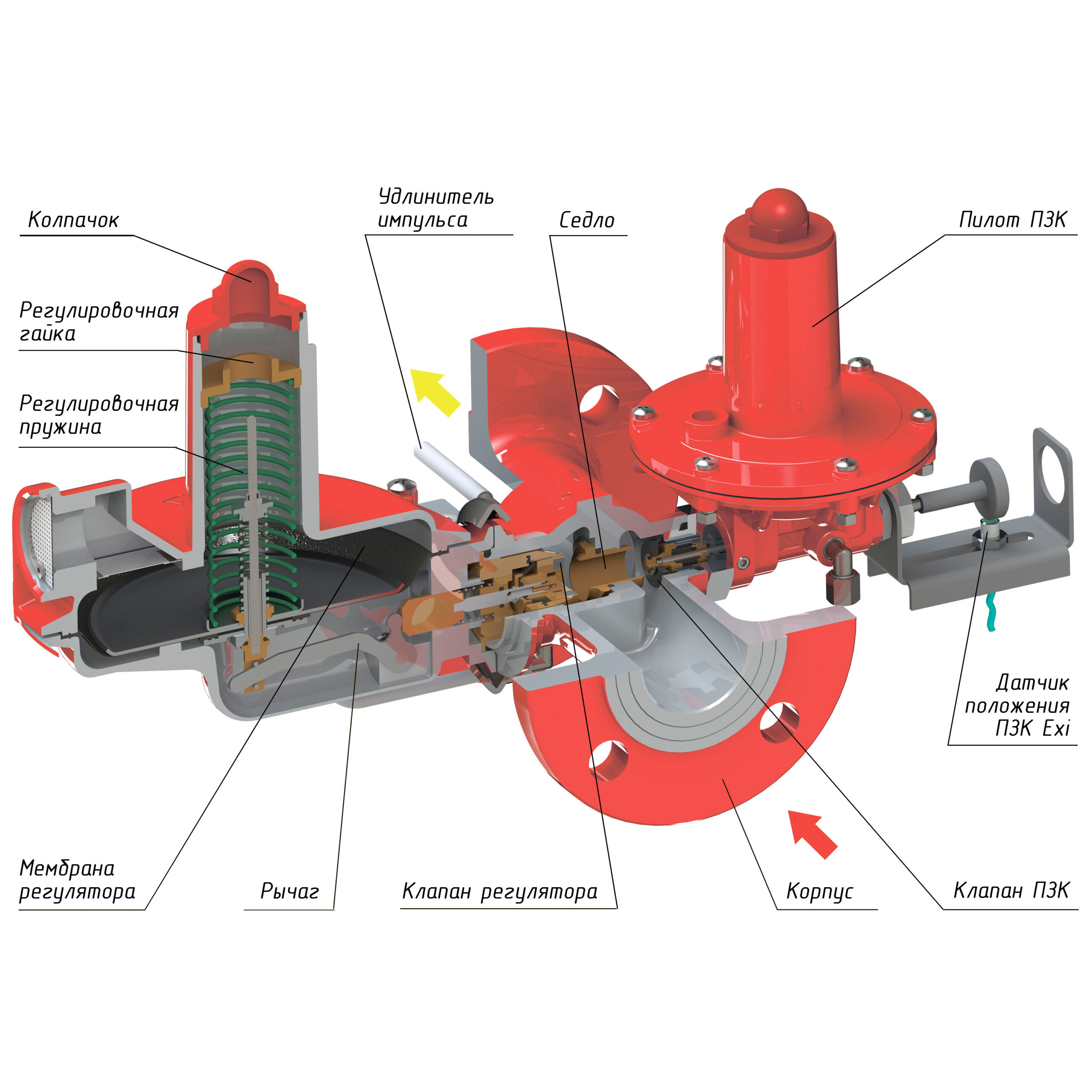

Регуляторы давления газа «РЕД-3-40» предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа «РЕД-3-40» представляют собой устройства с пружинным приводом, с одним седлом и сбалансированным клапаном. Регуляторы оснащены встроенным предохранительным сбросным клапаном (ПСК), который срабатывает и сбрасывает избыточное давление при повышении давления на выходе сверх предустановленного значения и предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Цена по запросу
Преимущества
- Пружинный регулятор давления прямого действия
- Сбалансированная конструкция клапана
- Устойчивая работа в динамических режимах нагрузки
- Высокая точность выходного давления
- Большой межсервисный интервал — 8 лет
- Применение мембран из высококачественного мембранного полотна
- Устойчивая работа при низких температурах
- Высокая пропускная способность даже при низком давлении на входе
- Изготовлено в России
| № | Наименование параметра | Разм. | Величина параметра или примечание |
|---|---|---|---|
| Регулятор давления газа | |||
| 1 | Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| 2 | Максимальное допустимое давление на корпусе регулятора, PS | МПа | 1,6 |
| 3 | Диапазон входного давления, bpe | МПа | 0,003–0,6 |
| 4 | Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа «РЕД-3-40-Н» | кПа | 1,7–7,0* | |
| регулятор давления газа «РЕД-3-40-С1» | кПа | 7,0–35* | |
| регулятор давления газа «РЕД-3-40-С2» | кПа | 30–55* | |
| регулятор давления газа «РЕД-3-40-С3» | кПа | 54,5–100* | |
| 5 | Максимальная пропускная способность, Qmax | нм3/ч | 300 |
| 6 | Коэффициент пропускной способности, Cg: – при входном давлении 0,003–0,04 МПа – при входном давлении >0,04–0,3 МПа – при входном давлении >0,3–0,6 МПа |
80 |
|
| 7 | Класс точности регулирования, АС | % | ±5 |
| 8 | Класс давления полного закрытия, SG | % | +10 |
| 9 | Диаметр седла, DNседла | мм | 17 |
| Предохранительное устройство (ПЗК) | |||
| 10 | Максимальное рабочее давление на входе | МПа | 0,060 |
| 11 | Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 0,8–60*по превышению выходного давления, SSD Pu max 3,0–220* |
| 12 | Класс точности срабатывания, AG | % | ±5 |
| 13 | Время срабатывания, ta | с | ≤1 |
| 14 | Общие данные | ||
| 15 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | – | класс «А» ГОСТ 9544-2015 |
| 16 | Масса, не более | кг | 8 |
| 17 | Способ присоединения к трубопроводу | – | фланцевый по ГОСТ 33259-2015 |
| 18 | Номинальный диаметр входа и выхода регулятора | мм | DN40 |
| 19 | Присоединительный диаметр для подключения сбросного газопровода | мм | Резьба G3/4-В |

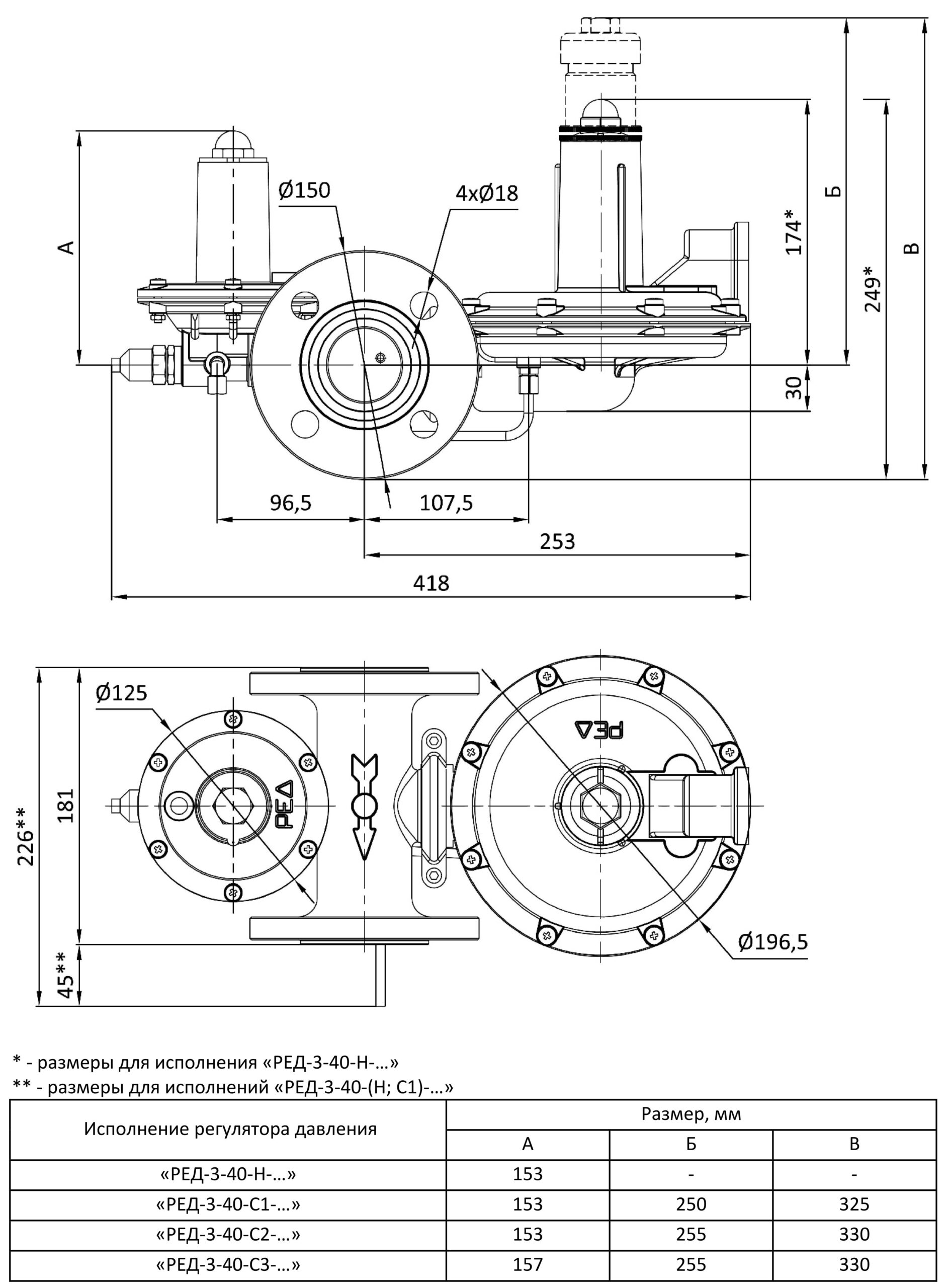

| 20 | Строительная длина | мм | 181 |
| 21 | Температура рабочей среды, TS | °С | от –20°С до +60°С |
| 22 | Температура окружающей среды | °С | от –40°С до +60°С |
| 23 | Средний срок службы до списания | лет | 40 |
