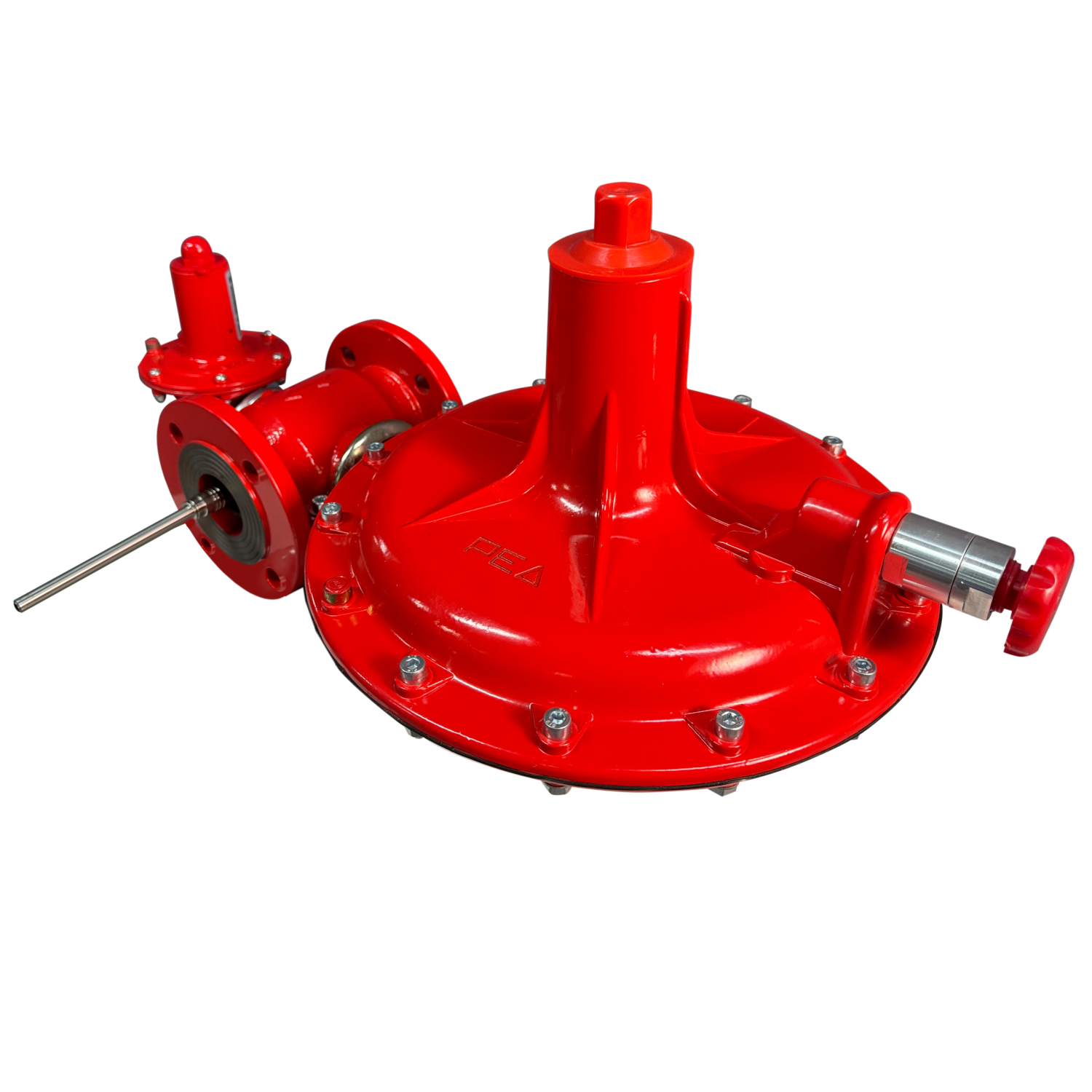

Регулятор давления газа РЕД-4

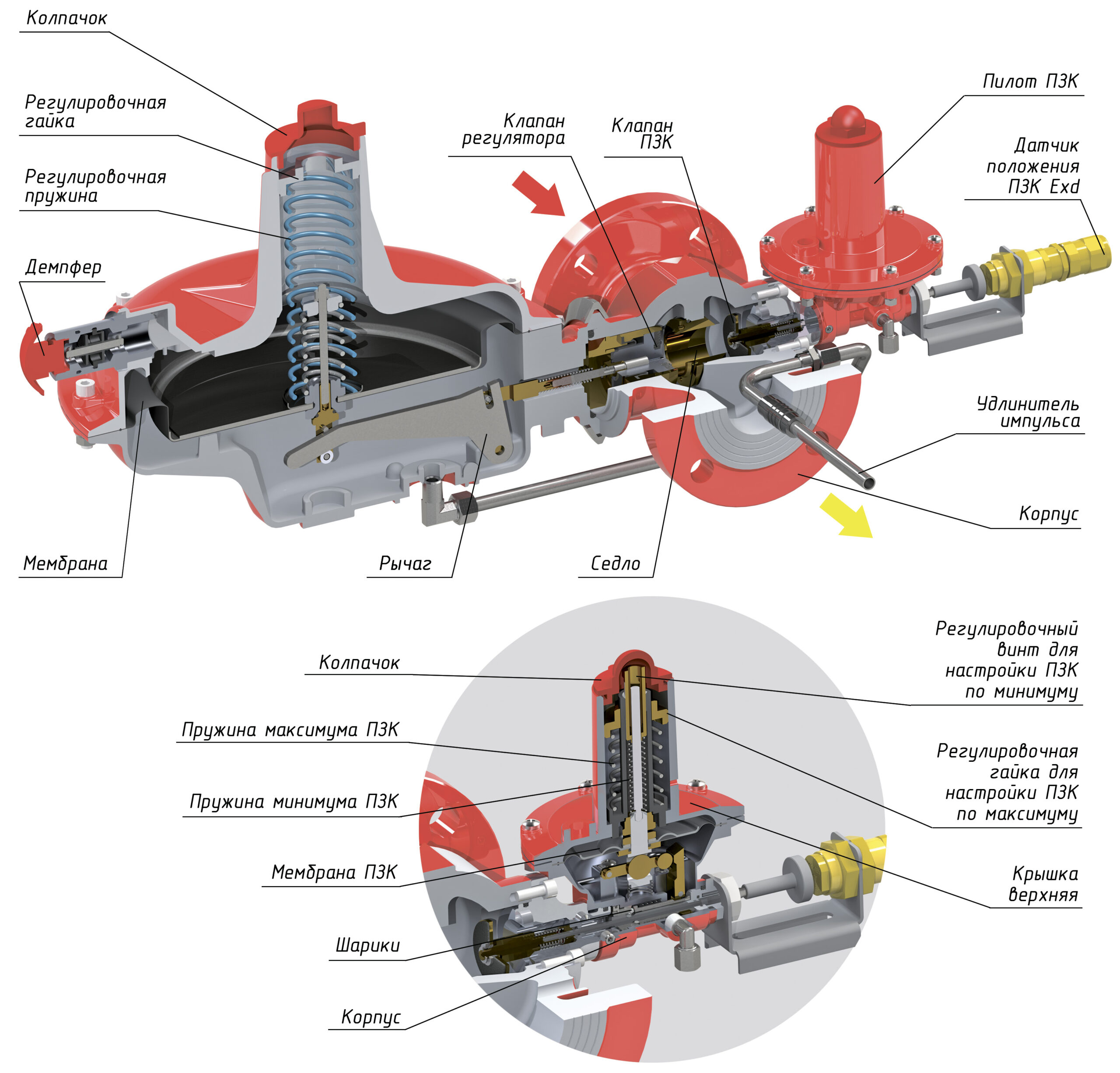

Регуляторы давления газа «РЕД-4-50» предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа «РЕД-4-50» представляют собой устройства с пружинным приводом, с одним седлом и сбалансированным клапаном. Регуляторы оснащены встроенным предохранительным сбросным клапаном (ПСК), который срабатывает и сбрасывает избыточное давление при повышении давления на выходе сверх предустановленного значения и предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.

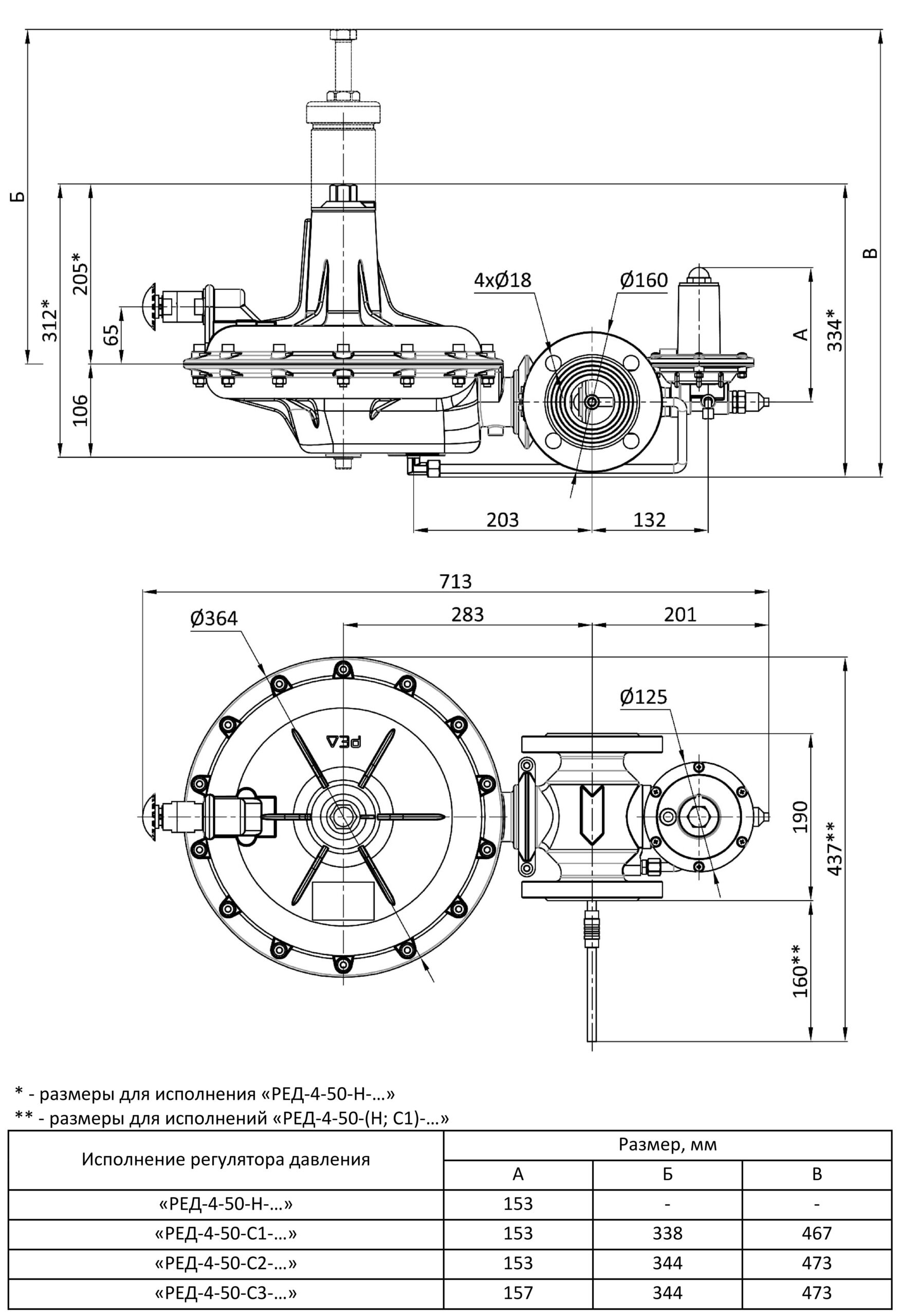

Технические характеристики
| № | Наименование параметра | Разм. | Величина параметра или примечание |
| 1 | Регулятор давления газа | ||
| 2 | Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| 3 | Максимальное допустимое давление на корпусе регулятора, PS | МПа | 1,6 |
| 4 | Диапазон входного давления, bpe | МПа | 0,003-0,6 |
| 5 | Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа "РЕД-4-50-Н" | кПа | 1-10* | |
| регулятор давления газа "РЕД-4-50-С1" | кПа | 8-30* | |
| регулятор давления газа "РЕД-4-50-С2" | кПа | 30-53* | |
| 6 | Максимальная пропускная способность, Qmax | нм3/ч | 900 |
| 7 | Коэффициент пропускной способности, Cg: | 390 | |
| - при входном давлении 0,003-0,3 МПа | 300 | ||
| - при входном давлении 0,3-0,6 МПа | |||
| 8 | Класс точности регулирования, АС | % | ± 5 |
| 9 | Класс давления полного закрытия, SG | % | 10 |
| 10 | Диаметр седла, DNседла | мм | 30 |
| 11 | Предохранительное устройство (ПЗК) | ||
| 12 | Максимальное рабочее давление на входе | МПа | 0,065 |
| 13 | Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, |
| SSD Pu min | |||
| 1-25* | |||
| по превышению выходного давления, | |||
| SSD Pu max | |||
| 2,4-65* | |||
| 14 | Класс точности срабатывания, AG | % | ± 5 |
| 15 | Время срабатывания, ta | с | ≤1 |
| 16 | Общие данные | ||
| 17 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | - | класс «А» ГОСТ 9544-2015 |
| 18 | Масса, не более | кг | 21 |
| 19 | Способ присоединения к трубопроводу | - | фланцевый по ГОСТ 33259-2015 |
| 20 | Номинальный диаметр входа и выхода регулятора | мм | DN50 |
| 21 | Присоединительный диаметр для подключения сбросного газопровода | мм | Резьба G1-В |
| 22 | Строительная длина | мм | 190 |
| 23 | Температура рабочей среды, TS | °С | от -40°С до + 60°С |
| 24 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 25 | Средний срок службы до списания | лет | 40 |
* диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин (см. раздел 4 таблица 8), данные по настройкам указываются на шильдах, наклеенных на соответствующих корпусах.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- Пружинный регулятор давления прямого действия
- Сбалансированная конструкция клапана
- Устойчивая работа в динамических режимах нагрузки
- Высокая точность выходного давления
- Большой межсервисный интервал — 7 лет
- Применение мембран из высококачественного мембранного плотна EFFBE (Франция)
- Устойчивая работа при низких температурах
- Высокая пропускная способность даже при низком давлении на входе
- СДЕЛАНО В РОССИИ
