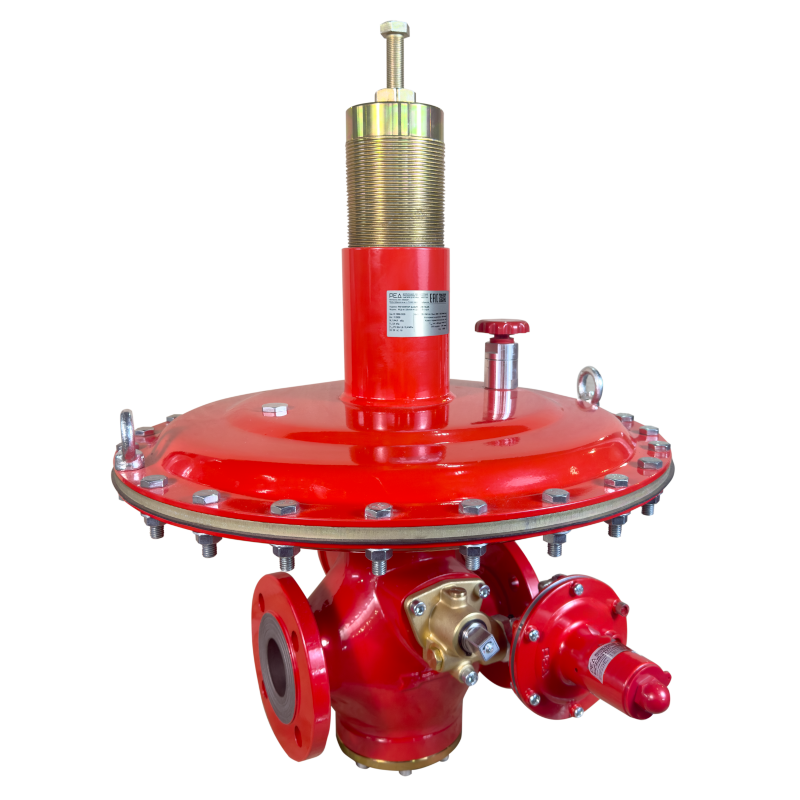

Регулятор давления газа РЕД-6

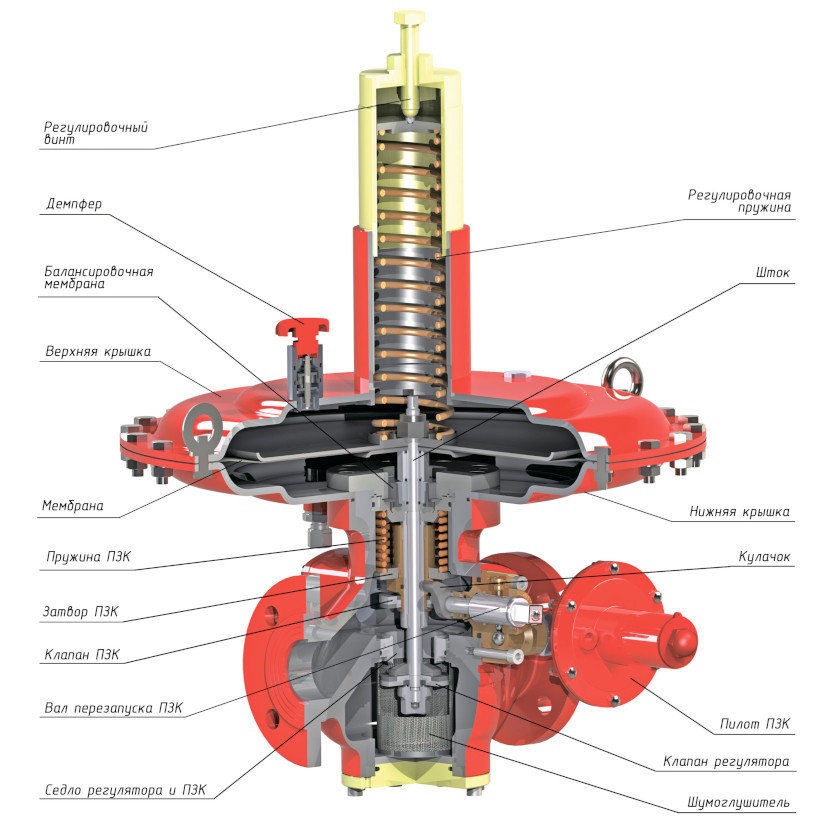

Регуляторы давления газа «РЕД-6» предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа «РЕД-6» представляют собой устройства с пружинным приводом, с одним седлом и сбалансированным клапаном. Регуляторы оснащены встроенным предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Цена по запросу
Технические характеристики
| № | Наименование параметра | Разм. | Величина параметра или примечание |
| 1 | Регулятор давления газа | ||
| 2 | Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| - для регулятора версии Н | 1,6 | ||
| - для регулятора версии С3 и С4 | |||
| 3 | Максимальное допустимое давление на корпусе регулятора, PS | МПа | 2,4 |
| 4 | Диапазон входного давления, bpe | МПа | 0,005-0,6 |
| - для регулятора версии Н | 0,06-1,6 | ||
| - для регулятора версии С3*** | 0,125-1,6 | ||
| - для регулятора версии С4*** | |||
| 5 | Диапазон настройки выходного давления, Wa *: | кПа | 2,0-50,0* |
| - для регулятора версии Н | 50,0-100,0* | ||
| - для регулятора версии С3 | 100,0-300,0* | ||
| - для регулятора версии С4 | |||
| 6 | Максимальная пропускная способность, Qmax | нм3/ч | 21000 |
| 7 | Класс точности регулирования, АС | % | ± 10 |
| 8 | Класс давления полного закрытия, SG | % | 20 |
| 9 | Предохранительное устройство (ПЗК) | ||
| 10 | Максимальное рабочее давление на входе | МПа | 0,5 |
| 11 | Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, |
| SSD Pu min | |||
| 0,8-60* | |||
| по превышению выходного давления, | |||
| SSD Pu max | |||
| 3,0-500* | |||
| 12 | Класс точности срабатывания, AG | % | ± 5 |
| 13 | Время срабатывания, ta | с | ≤1 |
| 14 | Общие данные | ||
| 15 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | - | класс «А» ГОСТ 9544-2015 |

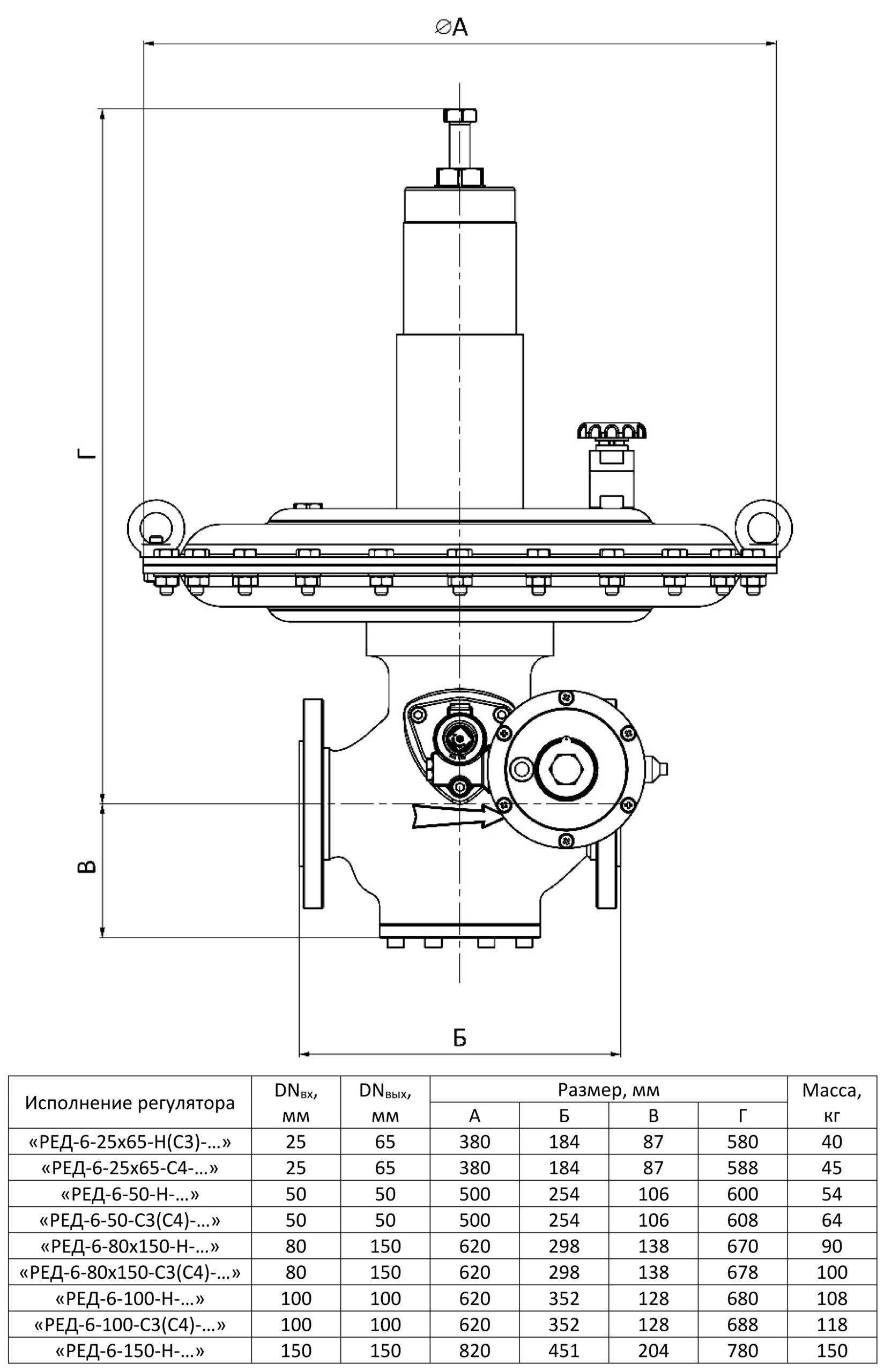

| 16 | Масса, не более | кг | см. приложение Б |
| 17 | Способ присоединения к трубопроводу | - | фланцевый по ГОСТ 33259-2015 |
| 18 | Номинальный диаметр входа и выхода регулятора | мм | |
| регулятор давления газа "РЕД-6-25х65" | мм | DN25х65 | |
| регулятор давления газа "РЕД-6-50" | мм | DN50 | |
| регулятор давления газа "РЕД-6-80х150" | мм | DN80х150 | |
| регулятор давления газа "РЕД-6-100" | мм | DN100 | |
| регулятор давления газа "РЕД-6-150" | мм | DN150 | |
| 19 | Строительная длина | мм | см. приложение Б |
| 20 | Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| 21 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 22 | Средний срок службы до списания | лет | 40 |
* — диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин (см. раздел 4 таблица 8), данные по настройкам указываются на шильдах, наклеенных на соответствующих корпусах.
*** — версия С3 и С4 не доступна для регулятора РЕД-6-150
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- Пружинный регулятор давления прямого действия
- Сбалансированная конструкция клапана
- Устойчивая работа в динамических режимах нагрузки
- Высокая точность выходного давления
- Большой межсервисный интервал — 7 лет
- Применение мембран из высококачественного мембранного полотна
- Устойчивая работа при низких температурах
- Высокая пропускная способность даже при низком давлении на входе
- СДЕЛАНО В РОССИИ
