Регулятор давления газа РЕД-8
Регуляторы давления газа «РЕД-8» предназначены для снижения высокого и среднего давления на высокое, среднее или низкое. Регуляторы давления газа «РЕД-8» имеют модульную конструкцию, которая в зависимости от исполнения может включать в себя следующие устройства: встроенный ПЗК, регулятор-монитор и активный шумоглушитель.
Цена по запросу

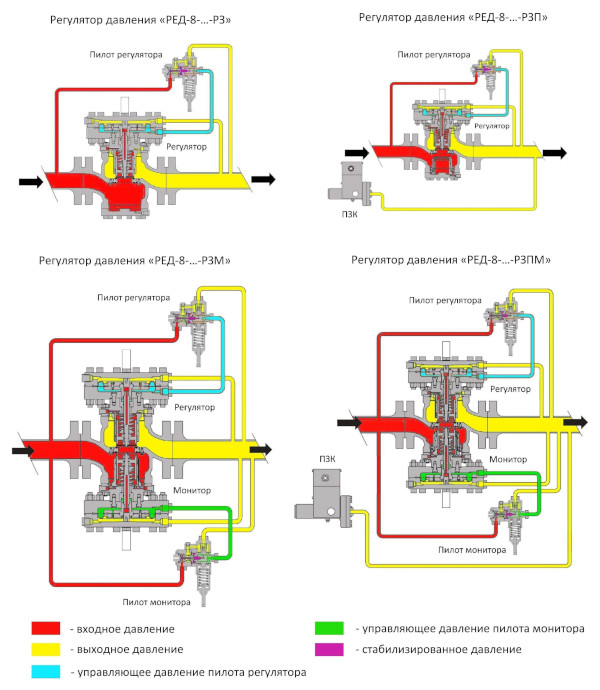

Возможные исполнения регулятора давления РЕД-8:
- только регулятор давления
- регулятор давления + монитор
- регулятор давления + ПЗК
- регулятор давления + ПЗК + монитор
- все перечисленные исполнения + шумоглушитель
Технические характеристики
| № | Наименование параметра | Разм. | Величина параметра или примечание |
| 1 | Регулятор давления газа | ||
| 2 | Максимальное рабочее давление на входе, (Ре max) | МПа | 1,6 |
| 3 | Максимальное допустимое давление на корпусе регулятора, PS | МПа | 2,4 |
| 4 | Диапазон входного давления, bpe | МПа | 0,01-1,6 |
| 5 | Диапазон настройки выходного давления, Wa *: | кПа | 0,5-600,0* |
| 6 | Максимальная пропускная способность, Qmax | нм3/ч | 20000 |
| 7 | Класс точности регулирования, АС | % | ± 1 |
| 8 | Класс давления полного закрытия, SG | % | 5 |
| 9 | Предохранительное устройство (ПЗК) | ||
| 10 | Максимальное рабочее давление на входе | МПа | 0,6 |
| 11 | Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, |
| SSD Pu min | |||
| 0,8-300* | |||
| по превышению выходного давления, | |||
| SSD Pu max | |||
| 3,0-800* | |||
| 12 | Класс точности срабатывания, AG | % | ± 1 |
| 13 | Время срабатывания, ta | с | ≤1 |
| 14 | Общие данные | ||
| 15 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | - | класс «А» ГОСТ 9544-2015 |
| 17 | Способ присоединения к трубопроводу | - | фланцевый по ГОСТ 33259-2015 |
| 18 | Номинальный диаметр входа и выхода регулятора | мм | DN50 |
| 20 | Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| 21 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 22 | Средний срок службы до списания | лет | 40 |
| 14 | Общие данные | ||
| 15 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | - | класс «А» ГОСТ 9544-2015 |
| 16 | Масса, не более | кг | см. приложение Б |
| 17 | Способ присоединения к трубопроводу | - | фланцевый по ГОСТ 33259-2015 |
| 18 | Номинальный диаметр входа и выхода регулятора | мм | |
| регулятор давления газа "РЕД-6-25х65" | мм | DN25х65 | |
| регулятор давления газа "РЕД-6-50" | мм | DN50 | |
| регулятор давления газа "РЕД-6-80х150" | мм | DN80х150 | |
| регулятор давления газа "РЕД-6-100" | мм | DN100 | |
| регулятор давления газа "РЕД-6-150" | мм | DN150 | |

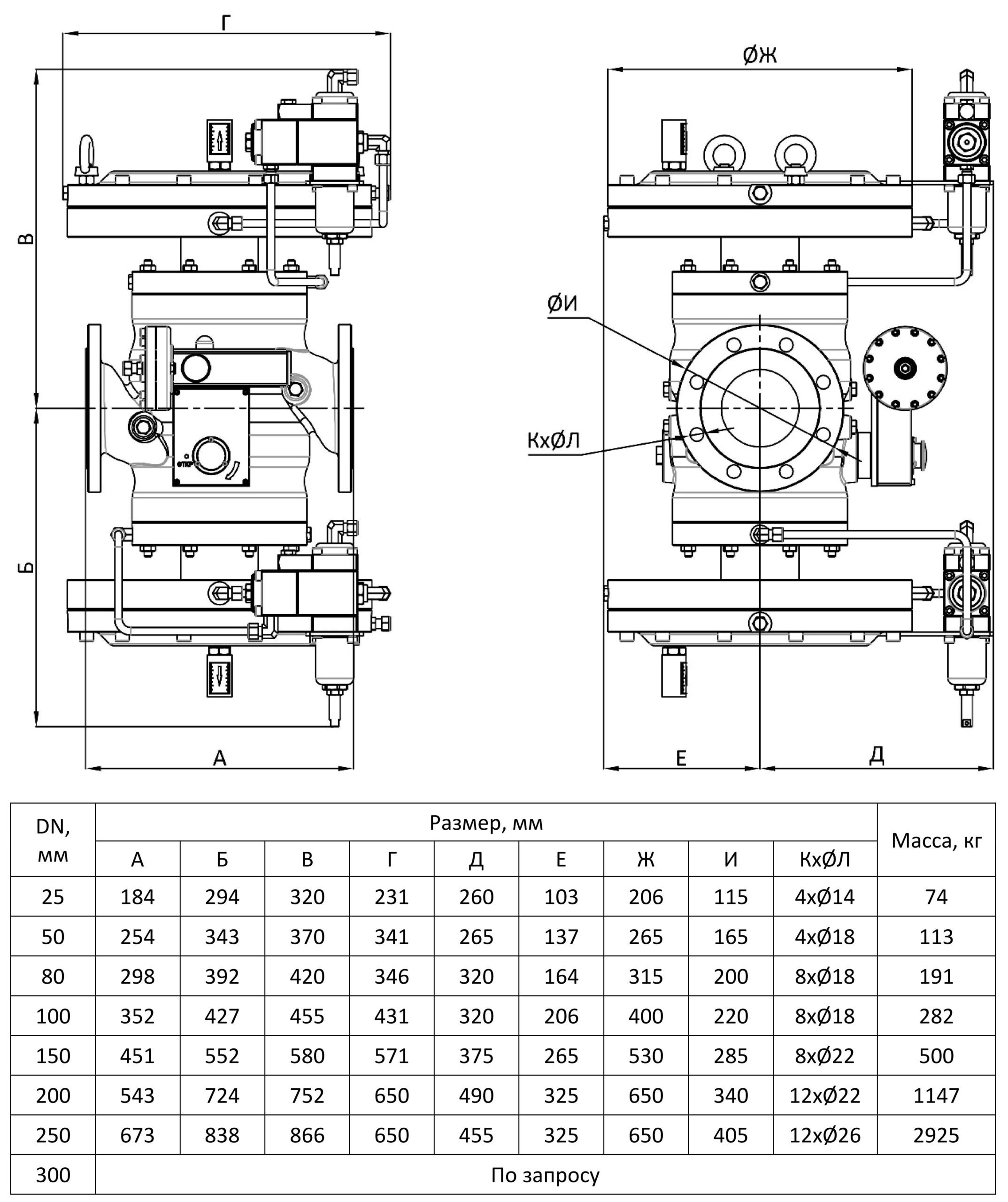

| 19 | Строительная длина | мм | см. приложение Б |
| 20 | Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| 21 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 22 | Средний срок службы до списания | лет | 40 |
* — диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- Пилотный модульный регулятор давления газа
- Сбалансированная конструкция клапана
- Высокая точность выходного давления 1%
- Большой межсервисный интервал — 7 лет
- Применение мембран из высококачественного мембранного полотна
- Устойчивая работа при низких температурах
- Высокая пропускная способность даже при низком давлении на входе
- СДЕЛАНО В РОССИИ
