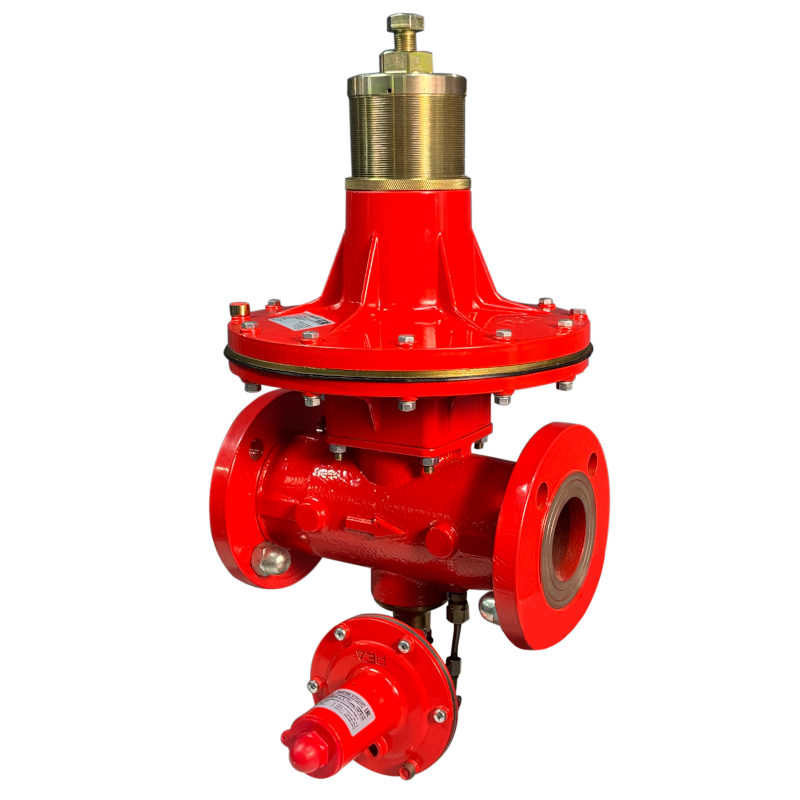

Регулятор давления газа РЕД-5

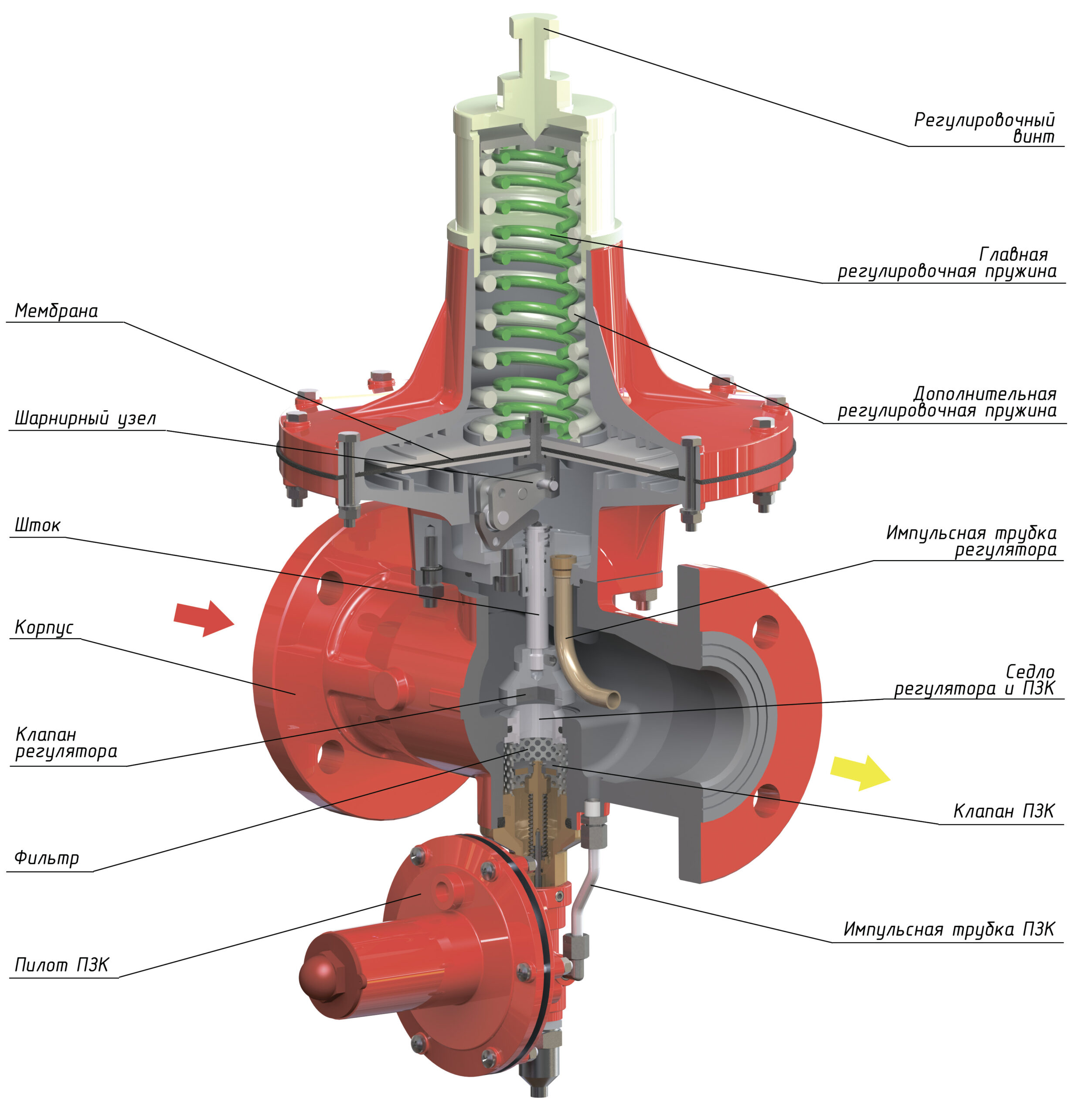

Регуляторы давления газа «РЕД-5-50» предназначены для снижения высокого и среднего давления на среднее или высокое. Регуляторы давления газа «РЕД-5-50» представляют собой устройства с пружинным приводом и с одним седлом. Регуляторы оснащены предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Цена по запросу
Преимущества
- Пружинный регулятор давления прямого действия
- Устойчивая работа в динамических режимах нагрузки
- Высокая точность выходного давления
- Большой межсервисный интервал — 8 лет
- Применение мембран из высококачественного мембранного полотна
- Устойчивая работа при низких температурах
- Высокая пропускная способность даже при низком давлении на входе
- Изготовлено в России
| № | Наименование параметра | Разм. | Величина параметра или примечание |
|---|---|---|---|
| Регулятор давления газа | |||
| 1 | Максимальное рабочее давление на входе, (Ре max) | МПа | 1,6 |
| 2 | Максимальное допустимое давление на корпусе регулятора, PS | МПа | 2,4 |
| 3 | Диапазон входного давления, bpe | МПа | 0,015-16 |
| 4 | Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа «РЕД-5-50-С5.1» | кПа | 10-100* | |
| регулятор давления газа «РЕД-5-50-С5.2» | кПа | 100-200* | |
| регулятор давления газа «РЕД-5-50-С5.3» | кПа | 200-400* | |
| 5 | Максимальная пропускная способность, Qmax | нм3/ч | 1350 |
| 6 | Класс точности регулирования, АС | % | ± 5 |
| 7 | Класс давления полного закрытия, SG | % | + 10 |
| 8 | Диаметр седла, DNседла | мм | 24 |
| Предохранительное устройство (ПЗК) | |||
| 9 | Максимальное рабочее давление на входе | МПа | 0,5 |
| 10 | Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 3-60*по превышению выходного давления, SSD Pu max 12-500* |
| 11 | Класс точности срабатывания, AG | % | ± 5 |
| 12 | Время срабатывания, ta | с | ≤1 |
| Общие данные | |||
| 13 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| 14 | Масса, не более | кг | 21 |
| 15 | Способ присоединения к трубопроводу | — | фланцевый по ГОСТ 33259-2015 |
| 16 | Номинальный диаметр входа и выхода регулятора | мм | DN50 |

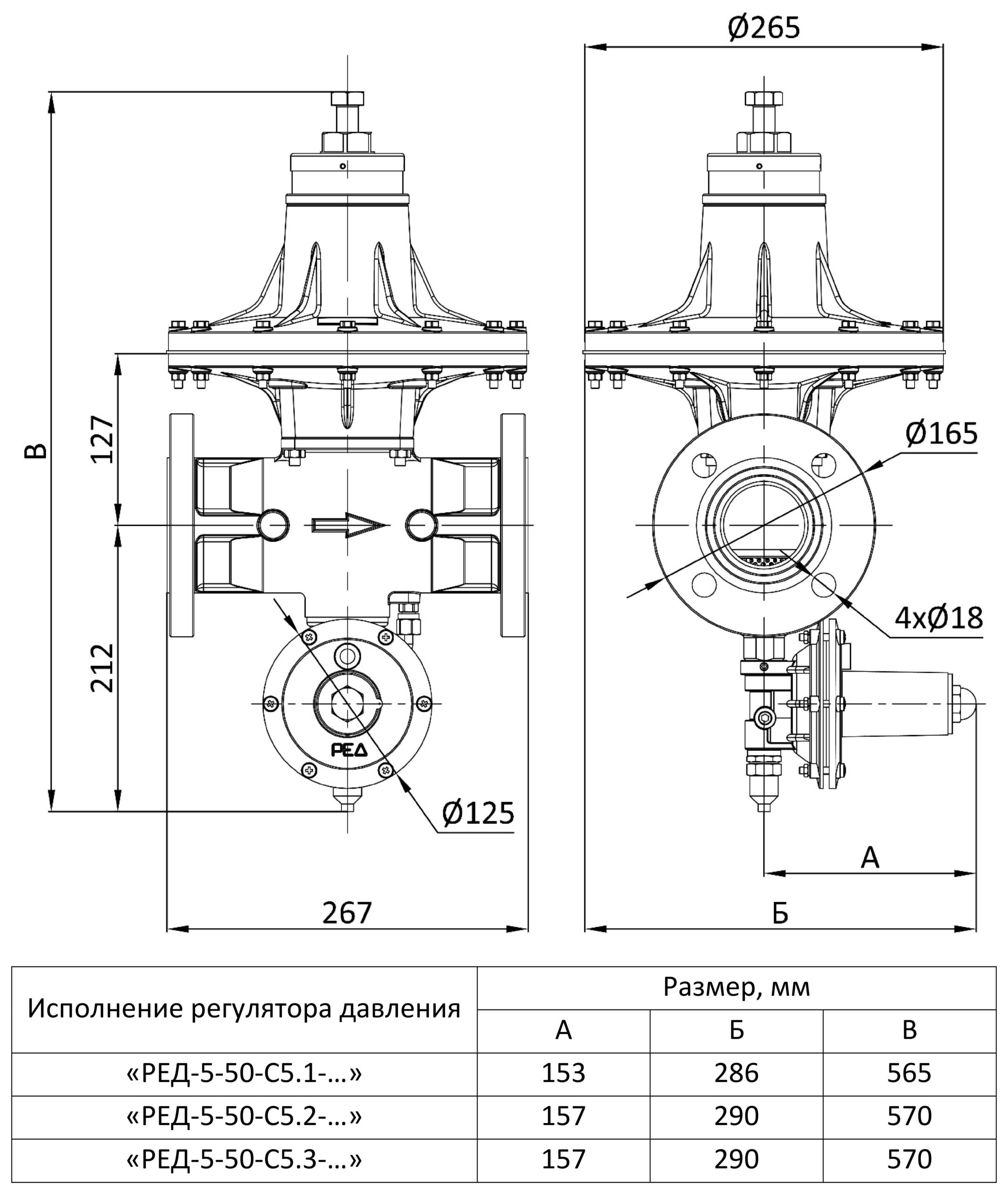

| 17 | Строительная длина | мм | 267 |
| 18 | Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| 19 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 20 | Средний срок службы до списания | лет | 40 |
